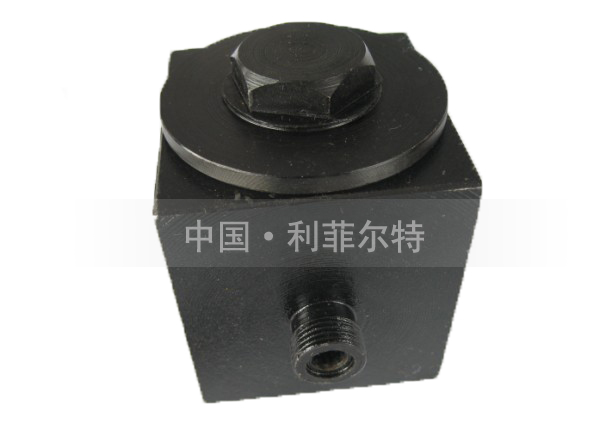

一. 產品簡介
磁性過濾器，使之達到液體介質所需工藝要求，因此被廣泛 磁性過濾器用于食品工業、醫藥、化妝品、精細化工等行業，同時雙濾桶磁性過濾器配有二個換向閥組成，工作時一組過濾裝置投入運行，當清洗時改變換向閥位置，另一組可連續運行，可確保工藝管線連續化。磁性過濾器由采用高矯頑力的強磁性材料與阻攔濾網組合而成，吸附力是一般磁性材料的十倍，具有在瞬間液流沖擊或高流速狀態下，吸附微米級的鐵磁性污染物的能力，并能克服在高速大沖擊下沖下的鐵磁性污染物重新被吸附住,從而避免了液壓元件的卡死或磨擦付的磨損，延長液壓元件及液壓系統的使用壽命,增強液壓系統的可靠性。它的中心為一圓筒式永久磁鐵，磁鐵外部為非磁性材料做成的罩子，罩子外面繞著數只鐵環，鐵環由銅條連接，每只鐵環之間保持一定的間隙。當液壓介質中的鐵磁性雜質經過鐵環間隙時，則被吸附在鐵環上，從而起到濾除作用。為便于清洗，鐵環分為兩半，當雜質將間隙堵塞時，可將鐵環取下清洗，然后裝上反復使用。
磁性濾芯還可以與其它濾材組成組合濾芯，用于回油路上的紙質濾芯過濾器。其中濾紙濾芯由內、外筒及夾在中間的機油濾紙粘接而成。內外筒由薄鋼板卷成，板上沖有許多通油圓孔；濾紙折成星狀，以增大過流面積。濾芯的中央拉桿上裝有許多磁環和尼龍隔套組成的磁性濾芯。需要過濾的液壓介質先經過磁性過濾，然后由里向外經過紙質濾芯濾除。當濾芯嚴重堵塞時，過濾器進油壓
力升高，于是壓縮彈簧，濾芯下移，油液經濾芯和座之間直接通油箱，以保護濾芯不致被壓破。
二. 技術參數及連接尺寸
1.工作壓力 31.5Mpa
2.過濾精度 60μm
3.原始壓力損失 0.14~0.19Mpa
通 徑 Dia（d） | 尺寸 Size（mm） | “O”型圈 “O”ring | 濾芯 型號 |
M | D | H | L |
6 | M16×1.5 | 11 |
0-0.2 | 1.4 |
0-0.05 | 11 | Φ11×1.9 |
CX-25 |
8 | M18×1.5 | 12 | 12 | Φ12×1.9 |
10 | M22×1.5 | 16 |
1.8 | 12 | Φ16×2.4 |
12 | M27×1.5 | 20 | 13 | Φ20×2.4 |
15 | M30×1.5 | 24 | 14 | Φ24×2.4 |
20 | M36×2 | 30 | 0-0.34 | 2.4 | 16 | Φ30×2.1 |
25 | M42×2 | 34 | 20 | Φ30×2.1 |
注：該過濾器清洗時先打開放油孔，放出內部的油液，再打開端蓋清洗磁芯及過濾網，若再次安裝時先把油螺塞旋緊，再放入過濾網，過濾網底盤上的孔必須對準放油螺塞。
通 徑 Dia（d） | 尺寸 Size（mm） |
M/h | A | B | C | D | 濾芯型號 |
32 |
|
|
|
|
|
|
40 |
|
|
|
|
|
|
50 |
|
|
|
|
|
|
三. 訂貨說明
通徑為10mm，型號為CGQ-10.
