多柱式全自動自清洗過濾器的結構：
多柱式自動清洗過濾器由罐體、過濾柱、反沖洗結構、減速機、電動閥門、差壓控制器和電控箱等幾部分組成。這種自清洗過濾器罐體內的橫隔板將其分為上下兩室，上部為清水區，下部為渾水區，兩者完全隔開，橫隔板上安裝有若干個不銹鋼過濾柱。待處理原水經入口進入渾水區，由下向上經橫隔板上的布水孔進入過濾柱的內腔。大于過濾柱縫隙的雜質被截留，清水穿過縫隙進入清水區。所有經過濾柱濾過的液體在清水區內匯合，*從出口流出。當雜質在過濾柱內積累到一定厚度時，會使清水區與渾水區之前產生壓力差，這時可由差壓控制器自動控制反沖機構啟動，也可手動啟動反沖洗系統，將濾渣除去。
多柱式全自動自清洗過濾器的優勢：
1、自清洗功能：多柱式全自動自清洗過濾器利用自身過濾出的清水，自清洗過濾柱，不需要拆下過濾柱清洗，也不需要另外配置清洗系統
2、連續供水功能：本機罐體內裝有若干個過濾柱同時工作，反沖洗時逐個清洗每一個過濾柱，其它過濾柱仍在繼續工作， 從而實現連續供水。
3、自動反沖洗功能：本機通過差壓控制器監測清水區與渾水區的壓力差，當壓力差達到設定值時，差壓控制器輸出信號，由電控箱控制反沖洗機構啟動和關閉，實現自動反沖洗。
4、高精度可靠過濾：本機過濾柱是用梯形截面的不銹鋼絲纏繞焊接在多棱骨架上制成，強度高、耐腐蝕。每相鄰兩根鋼絲之間形成精密的過濾縫隙和面向液體方向的V形區，收集大于縫隙的顆粒，形成一個過濾層，從而使過濾精度進一步提高。V形區還提供了適當?shù)尼尫沤嵌龋阌谠诜礇_洗時能將雜質順利排除
5、過濾面積大：本機在罐體全空間內配有若干個過濾柱，充分利用了過濾空間，有效過濾面積一般為入口面積的3～5倍，反沖洗頻率低，阻力損失小，并且*縮小了過濾器的體積。
6、反沖洗機構可靠：本機罐體分為清水區和濁水腔，反沖洗吸盤和過濾柱分裝在兩個室內，兩室之間由隔板隔開，吸盤緊靠在光滑的隔板上，由于不與雜質接觸，使反沖洗機構可靠耐用。
7、運行安全：本機設計有安全保護離合器，以保護本機在反沖洗工作中遇到超負荷阻力時，能及時切斷動力，保護機構免遭破壞。
多柱式全自動自清洗過濾器技術參數：
■單臺處理水量：20-1970 m3/h
■系統工作壓力：0.15-1.6 MPa
■壓力等級：0.6/1.0MPa/1.6MPa（超出可定制）
■工作介質溫度：0∽65℃
■過濾精度：20∽4000微米
（鉆孔 4000-1000μm 楔形 1500-50μm 復合燒結 800-20μm ）
■過濾器的初始?jí)航担V器在干凈狀態下）：≤0.02MPa
對于過濾精度≤50μm的情況下，所有規格的過濾器壓降增加約30%
■進出口連接方式：法蘭連接 «HG20592-2009鋼制管法蘭»
■最小工作壓力：≥0.15MPa
■控制方式：壓差、時間、手動及PLC
■反洗時間：根據使用情況可調
■反洗耗水量：占過濾水量1∽3%
■工作電壓：380V/50Hz
■清洗方式：反沖洗

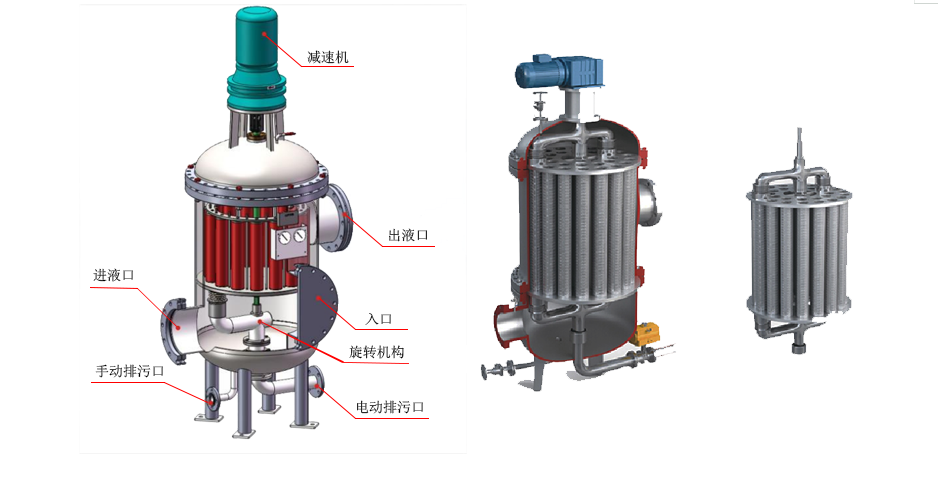

多柱式全自動自清洗過濾器結構圖：
多柱式全自動自清洗過濾器的應用領域：
工業過濾應用：化工、鋼鐵、造紙、電廠、汽車、礦業、水廠等產業的水源水冷卻水和中水及旁濾水、制冷采暖系統循環水、冷卻水、冷凍水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾等；灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園等。
