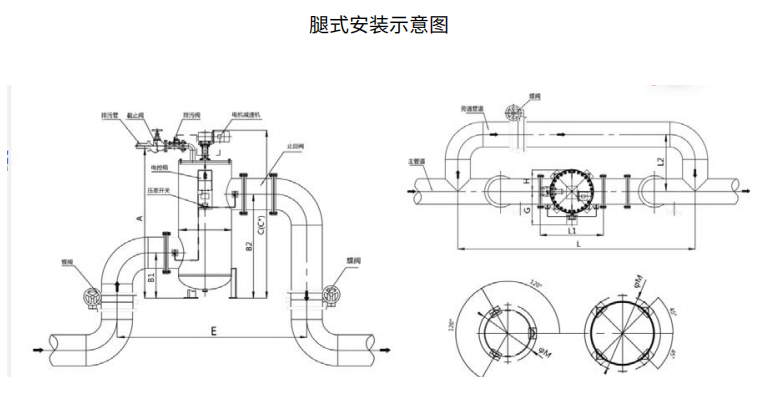

多柱式自動反沖洗過濾器安裝管道示意圖
多柱式自動反沖洗過濾器安裝注意事項： 機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一致，不得 接反。 水力控制閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能超過 15 米，且不應有向上的坡角， 以免產生背壓。 過濾器有兩種安裝方式，見下圖，但應注意水流方向不可弄錯，安裝時應盡量使水力控制閥處于水平位 置或向下的位置，以保證排污徹底。
1) 多柱式自動反沖洗過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，系統中應設置旁路，過濾器 進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、蝶閥等。
2) 過濾器規格的選用應與安裝管路相匹配，如：系統管徑為 10 則選 10 規格過濾器。當過濾器流量不 能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝。
3) 過濾器應安裝在系統需保護的用水設備之前，其安裝位置應盡量靠近被保護設備。
4) 在有可能發生回流的地方，應在過濾器出口安裝止回閥。
5) 在動力系統中，過濾器應安裝在泵與設備之間，越靠近設備越好，若泵與設備之間的壓力超過過濾器的極限壓力，則應將過濾器安裝于泵之前，并且盡量靠近泵。
6) 電控器安裝 電控器出廠時按過濾器默認安裝位置固定，如用戶實際安裝位置與默認不同時，可通過拆下固定電控箱 支架的四條安裝螺栓，調整到電控箱支架及電控箱的正確方位后，再將四條螺栓用螺母固定即可。
7) 合理選擇安裝環境，注意防水、防雨、防潮。
8) 過濾器應安裝在系統需保護的用水設備之前，其安裝位置應盡量靠近被保護設備。
9) 在有可能發生回流的地方，應在過濾器出口安裝止回閥。 在動力系統中，過濾器應安裝在泵與設備之間，越靠近設備越好，若泵與設備之間的壓力超過過濾器的 極限壓力，則應將過濾器安裝于泵之前，并且盡量靠近泵。
