產品簡介

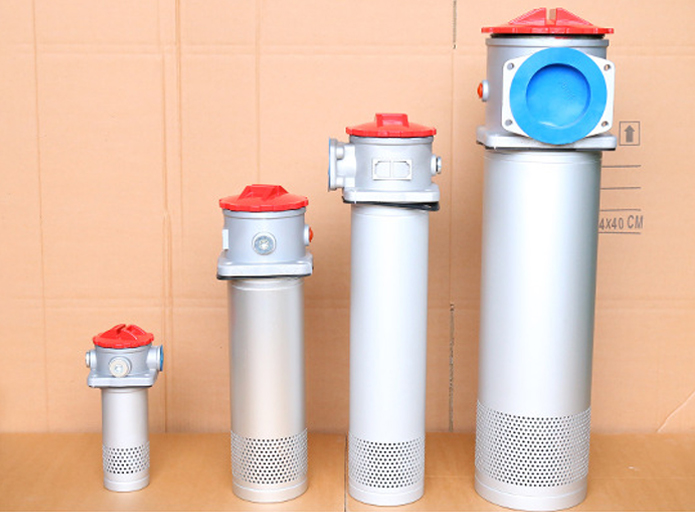

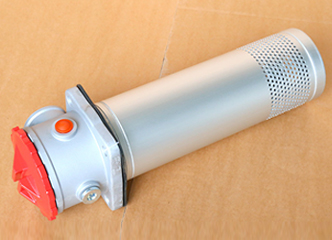

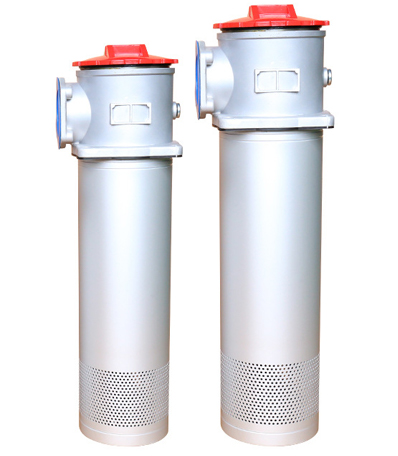

RFA系列微型直回式回油過濾器

本過濾器用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。
本過濾器安裝在油箱頂部，筒體部分浸入油箱內，并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具有結構緊湊、安裝方便、通油能力大、壓力損失小、更換濾芯方便等特點。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

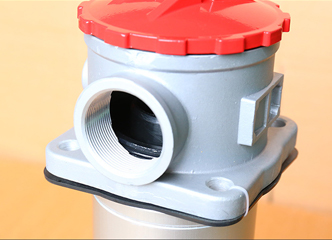

1、安裝方便，簡化系統管路：本過濾器首接安裝左油箱蓋板上，過濾器濾頭露在油箱外，回油筒體浸入油箱內，進油口設有管式與法蘭式連接，從而簡化了系統管路，使系統布置較為緊湊，安裝連接更方便。

2、設置濾芯污染發訊器，油路旁通閥，提高液壓系統的可靠性：
當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為0.35MPa時，發訊裝置便發出訊號指示。應及時更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障時，設在濾芯下部的旁通閥自動開啟工作（旁通閥開啟壓力為0.4MPa）,以保護過濾器及液壓系統正常工作。

3、設計采用直回濾油，使更換濾芯或向油箱加油非常方便：

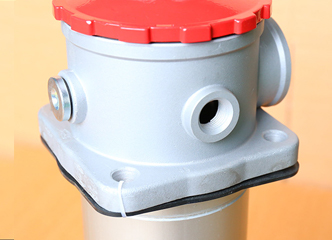

只需旋開過濾器濾蓋（清洗蓋）即可更換濾芯或向油箱加油，并在濾頭設有2只M18 x 1.5油口,可在任何一方安裝發訊器或系統中少量油液回流油箱過濾之用。

4、具有液流擴散器：
擴散器設置在回油筒體底部，能使回油的介質平穩地流入油箱內，不易產生氣泡，從而減少空氣重新進入，并減弱已沉積的污染物騷動。

5、濾芯采用玻璃纖維過浦材質：
具有過濾精度高，通油能力大，原始壓力損失小，納污量大等如點。其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20≥200,過濾效率n≥99.5%,符合ISO標準。

技術參數

型號	公稱流量 (L/min)	過濾精度 (μm)	通徑 (mm)	公稱壓力（MPa）	壓力損失 (MPa)		發訊裝置（V/W）		重量 (Kg)	濾芯型號
型號	公稱流量 (L/min)	過濾精度 (μm)	通徑 (mm)	公稱壓力（MPa）	Initial	Max.	（V）	（A）	重量 (Kg)	濾芯型號
RFA-25X*L-Y/C	25	1 3 5 10 20 30	15	1.6	≤0.075	0.35	12 24 36 220	2.5 2 1.5 0.25	0.85	FAX-25 X*
RFA-40X*L-Y/C	40		20						0.9	FAX-40 X*
RFA-63X*L-Y/C	63		25						1.5	FAX-63 X*
RFA-100X*L-Y/C	100		32						1.7	FAX-100 X*
RFA-160X*L-Y/C	160		40						2.7	FAX-160 X*
RFA-250X*F-Y/C	250		50						4.35	FAX-250 X*
RFA-400X*F-Y/C	400		65						6.15	FAX-400 X*
RFA-630X*F-Y/C	630		90						8.2	FAX-630 X*
RFA-800X*F-Y/C	800		90						8.9	FAX-800 X*
RFA-1000X*F-Y/C	1000		90						9.96	FAX-1000 X *

注：*為過濾精度，若使用介質為水一乙二醇，公稱流量63L/min，過濾精度10μm，帶 CYB-Ⅰ型發訊器，則過濾器型號為RFA · BH-63X10Y，濾芯型號為FAX · BH-63X80。

鏈接尺寸

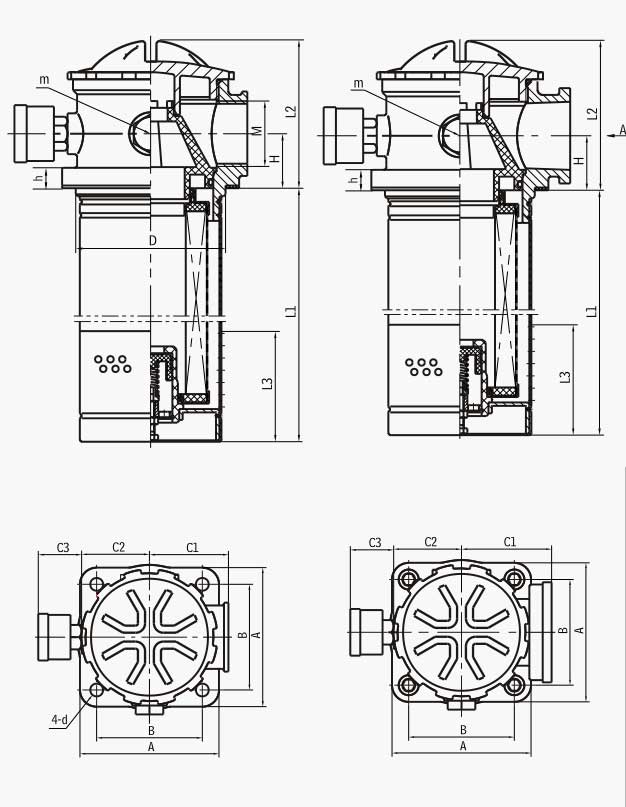

1、管式（出油口螺紋鏈接）

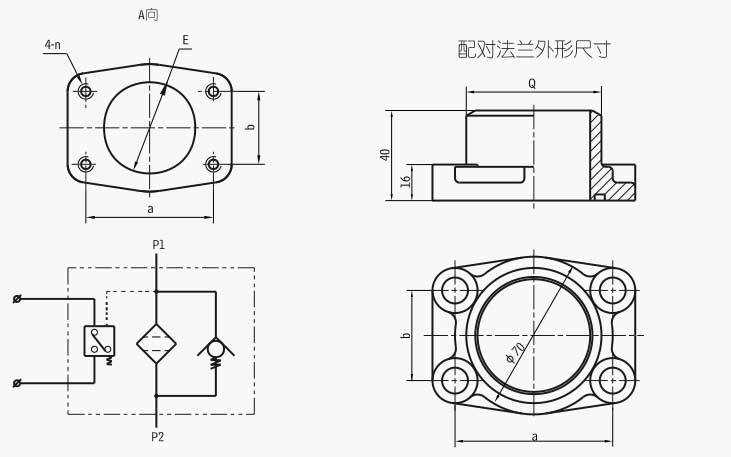

2、法蘭式（出油口法蘭鏈接）

表一、RFA-25~160 管式連接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	L1	L2	L3	H	D	M	m	A	B	C1	C2	C3	d	h
RFA-25x*L-C	127	74	45	25	175	M22X1.5	M18X1.5	90	70	53	45	39	Φ9	10
RFA-40x*L-C	158	74	45	25	175	M27x2		90	70	53	45			10
RFA-63x*L-C	185	93	60	33	895	M33X2		110	85	60	53			12
RFA-100x*L-C	245	93	60	33	895	M42x2		110	85	60	53			12
RFA-63x*L-C	332	108	80	40	>=110	M48X2		125	95	71	61		Φ13	15

表二：RFA-250~800 法蘭式連接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	L1	L2	L3	H	D	E	m	a	b	n	A	B	C1	C2	C3	d	Q	h
RFA-250x*F-Y	422	108	80	40	Φ110	Φ50	M18X1.5	70	40	M10	125	95	81	61	39	0.13	60	15
RFA-400x*F-Y	467	135	100	55	Φ130	Φ65		90	50		140	110	90	68			73	15
RFA-630x*F-Y	494	175	118	70	Φ160	Φ90		120	70		170	140	110	85			102	18
RFA-800x*F-Y	606
RFA- 1000 x*F-C	786
